ITOHWAX J-630触变剂（K-630）高性能聚酰胺蜡



英文名：N,N'-1,6-hexanediylbis[12-hydroxyoctadecan-1-amide



CAS NO：55349-01-4





K-系列触变剂是从植物油脂中提取出来的合成石蜡，是分子中持有酰胺结合的酰胺系石蜡。本资料中提出的K-系列触变剂是使用羟基脂肪酸的酰胺系石蜡，由于酰胺结合和羟基中氢的结合力，这个系列的产品要比一般的石蜡具有更高的熔点，使用在焊锡膏中能表现出强烈的触变性。

项目	指标

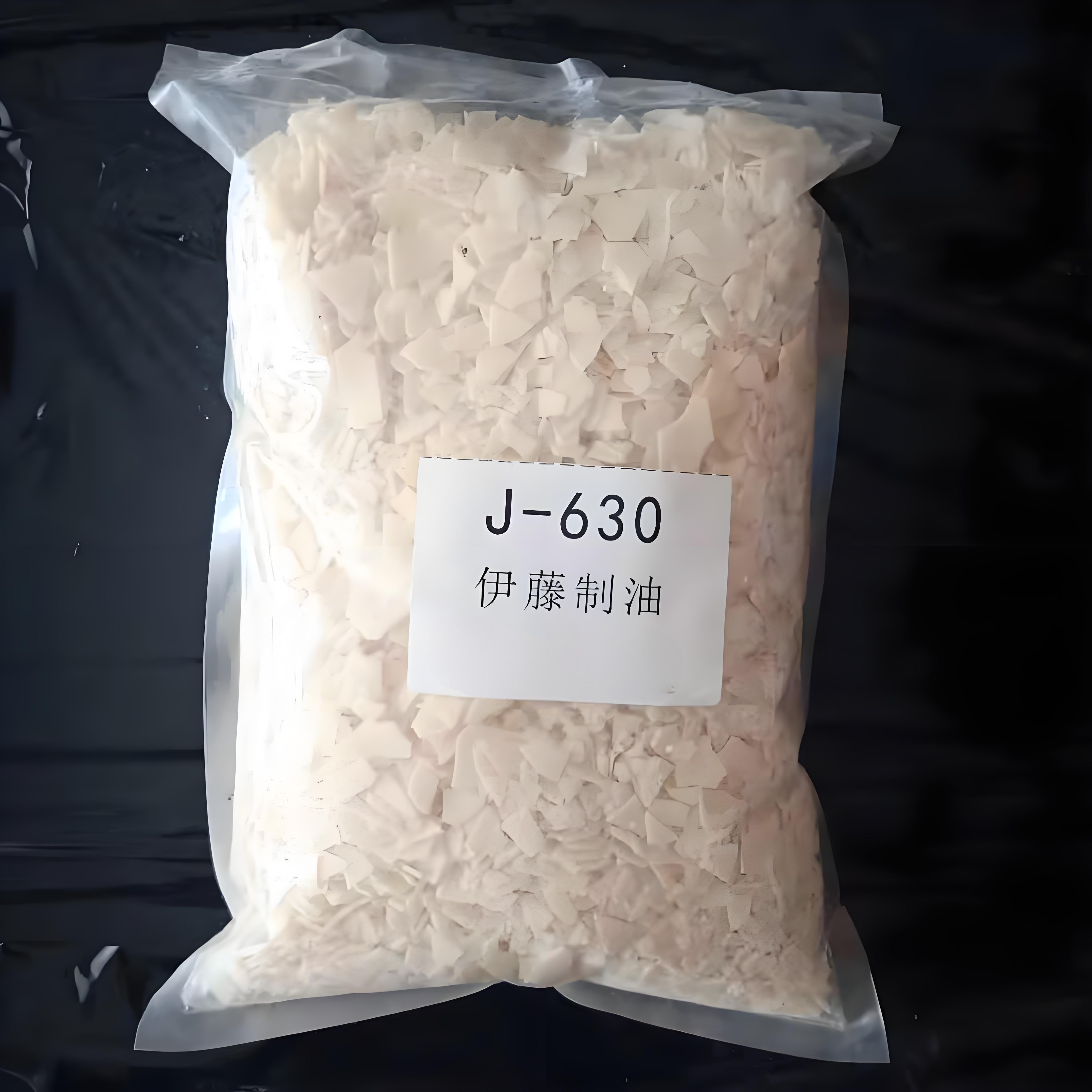

外 观	琥珀色的小薄片状
含 量	100%
熔点℃	134℃
酸度mgKOH/g	5以下
羟基值mgKOH/g	270





。防止焊锡膏分层，提高焊锡膏的稳定性



。防止焊锡膏在印刷后，预热时发生变形塌陷



。防止焊锡膏在印刷后出现边缘扩散的问题



。由于熔点高，本产品也适用于无铅焊锡膏





。请在将本产品加入到溶剂中后，再加热溶解，在搅拌的情况下冷却，由于析出石蜡，呈膏状



。焊锡粉与这个溶有触变剂的溶剂搅拌混合，即可得到成品焊锡膏



触变剂在溶剂中的添加比例约为2---10%（重量百分比）



包装：20KG/包



产地：日本






J-630触变剂：高性能聚酰胺蜡，缔造优异防沉抗流挂效果
J-630触变剂、防沉剂、抗流挂、聚酰胺蜡、涂料助剂
一、产品概述
J-630是一种基于聚酰胺蜡技术的高效触变剂和防沉剂。它通过氢键作用在溶剂体系中形成三维网状结构，能显著提高涂料、油墨、胶粘剂等体系的粘度和触变性。这意味着产品在静止状态下保持高粘度，防止填料沉降；在受到剪切力（如搅拌、刷涂、喷涂）时，粘度迅速下降，易于施工；一旦剪切力消失，粘度又能快速恢复，从而有效防止流挂，特别适用于垂直面施工。

二、主要特性与优点
1.优异的防沉效果：能有效防止颜料（尤其是高密度颜料如硫酸钡、钛白粉）和填料的沉降结块，保持产品储存稳定性。
2.卓越的抗流挂性：赋予体系良好的触变性，使厚涂施工成为可能，即使在垂直表面也不会产生流挂现象，保证漆膜厚度和外观。
3.广泛的相容性：适用于多种溶剂型体系，如环氧树脂、醇酸树脂、氯化橡胶、丙烯酸树脂、聚氨酯、PU双组份体系等。
4.不影响光泽：与某些无机触变剂不同，J-630在提供触变性的同时，对漆膜的最后光泽度影响很小。
5.增强稳定性：三维网状结构能提升体系的物理稳定性，减少分层倾向。
6.施工性能佳：改善产品的施工作能，如防止喷枪吐雾、提高刷涂手感等。

三、典型物理性质
外观：通常为微黄色或乳白色粉末/颗粒。
化学成分：改性聚酰胺蜡。
活化温度：通常需要在50-60°C的温度下并施加一定的剪切力才能充分活化，发挥最佳效果。（这是使用关键点）
熔点：约135-145°C。
有效份：100%。
（注：以上为典型数据，具体参数请以各生产商提供的产品说明书为准。）

四、应用领域
J-630广泛应用于需要防沉和抗流挂功能的溶剂型产品中，包括但不限于：
工业涂料：环氧地坪涂料、富锌底漆、船舶涂料、防腐涂料、钢结构漆。
装饰涂料：家具漆、木器漆、金属烤漆。
油墨：丝网印刷油墨、凹版印刷油墨。
胶粘剂与密封胶：环氧胶、丙烯酸胶、密封胶。

五、使用方法与建议添加量
使用方法（关键步骤）：
1.预处理：建议先将J-630粉末预先分散在溶剂或树脂液中，制成10%的预凝胶。
2.活化：在搅拌条件下，将预凝胶加热至50-60°C，并保持该温度持续搅拌约15-30分钟，直至体系变得均匀透明或半透明，表明蜡结构已充分活化。
3.添加：将活化好的预凝胶冷却至室温（此时会变稠），然后在生产的任何阶段加入至主体系中，搅拌均匀即可。
建议添加量：
对总量添加：一般推荐添加量为配方总重量的0.2%-2.0%。
具体用量：需根据体系极性、所需触变程度、颜料份含量等因素通过实验确定。
防沉作用：0.2%-0.8%
抗流挂作用：0.5%-2.0%

六、注意事项
活化至关重要：未充分活化会导致性能大打折扣，可能出现颗粒或无法提供有效触变性。
储存条件：应置于阴凉、干燥处密封保存，防止吸潮结块。
替代实验：更换树脂或溶剂体系时，建议先进行小样试验，以确定最佳添加量和相容性。

七、包装与储存
常见包装：20公斤/袋（纸袋或复合袋内衬塑料袋）。
